Q11F内螺纹球阀
适用于PN1.0～6.4MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
Q11F内螺纹球阀特点：
分为整体式（一片式）、两段式及三段式。阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。 阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊（BW）承插焊（SW）,并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构，根据需要加锁以防止误操作，驱动方式:手动、电动、气动。
Q11F内螺纹球阀性能：
公称压力
适用介质
适用稳定范围
螺纹类型
1.6-6.4MPa
水、油、气及某些腐蚀性液体（W。O。G）
-20～232℃～350℃
G。NPT。BSPT。BSP。DI259/2999
Q11F内螺纹球阀技术参数：
公称通径
DN（mm）
6～100mm
PN（MPa）
2.5
4.0
6.4
试验压力
强度试验压力
3.8
6.0
9.6
高密封试验压力
3.0
4.8
7.6
低压气密封试验压力
0.6
水、蒸汽、油品、酸类腐蚀性等。
适用温度
< 150℃（PTFE） < 300℃（PLL）
Q11F内螺纹球阀零部件材料表：
NO
零件名称
PART NAME
材料（MATERIAL）
1
阀体
Body
CF8M CF8 WCB
2
阀盖
Cap
3
阀座
Seat
RPTFE
4
球
Ball
SS304 SS316
5
密封垫
Seal Gasket
PTFE
6
阀杆密封
Stem Seal
7
阀杆
Stem
SS316
8
阀杆填料
Stem Packing
9
填料压盖
Packing gland
SS304
10
弹性垫圈
Spring washer
SS301
11
手柄
Handle
12
螺母
Stem Nut

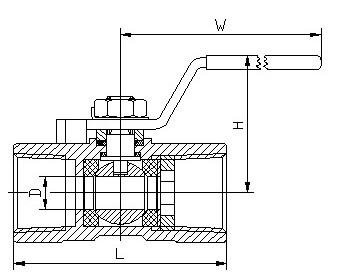

Q11F内螺纹球阀结构：（图）
Q11F内螺纹球阀外观尺寸：
结构长度（mm）
外形尺寸（mm）
参考重量
毫米
英寸
L
d
H
W
（kg）
1/4""
40
4.2
22
80
0.10
3/8""
45
26
0.115
15
1/2""
57
31
88
0.175
20
3/4""
60
34
0.250
25
1""
72
38
105
0.400
32
1-1/4""
79
19
43
0.600
1-1/2""
85
24
50
124
0.850
2""
101
0.900
Q11F内螺纹球阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联电话。
