J641H气动截止阀
采用双作用气缸，利用上腔进气或者下腔进气来远距离控制阀门，操作方便、灵活。气缸使用介质：压缩空气，氮气。结构简单、制造和维护方便；工作行程小，启闭时间短；关闭体（阀瓣）与阀座密封面采用锥面密封，关闭力小，耐冲刷，密封可靠。阀座可为更换式阀座，可任意组合与关闭件密封面材料的配对，以满足工况要求，延长使用寿命。
J641H气动截止阀特点：
1、双作用气缸操作方便、灵活。 2、密封面采用锥面密封，关闭力小，耐冲刷，密封可靠。 3、阀杆经调质及表面氮化处理，有良好的抗腐蚀性和抗擦伤性。 4、阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
J641H气动截止阀制造标准：
设计与制造
GB/T12235
连接端尺寸
结构长度
GB/T12221
法兰尺寸
JB/T79
检验与试验
JB/T9092
材 料
碳钢
GB/T12229
不锈钢
GB/T12230
合金钢
Q/ZB66
标 志
GB/T12220
供 货
JB/T7928

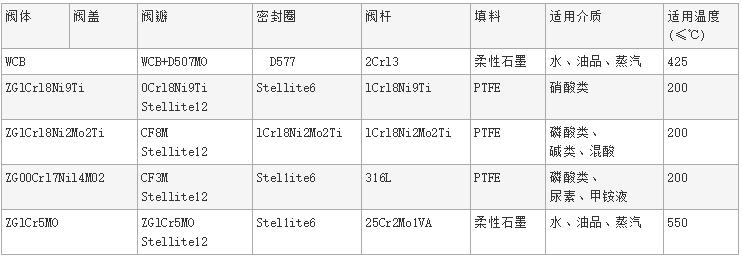

J641H气动截止阀零部件材料表：
J641H气动截止阀结构：（图）
J641H气动截止阀外观尺寸：
公称压力PN(MPa)
公称通径DN(mm)
标准值
参考值
L
D
D1
n
D6
b
f
f1
Z-φd
L1
H
1．6
50
230
160
125
100
16
3
4-φ18
185
645
65
290
180
145
120
18
232
690
80
310
195
135
20
8-φ18
715
350
215
155
770
400
254
210
22
283
780
150
480
280
240
24
8-φ23
810
200
600
335
295
265
26
12-φ23
967
250
622
405
355
320
30
12-φ25
1143
300
698
460
410
375
4
1292
2.5
190
270
220
188
28
8-φ25
218
360
278
34
425
370
332
36
12-φ30
485
430
390
40
16-φ30
4．0
88
110
121
4．5
176
782
204
875
282
260
38
1160
J641H气动截止阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
