煤气水封逆止阀

更新：2022/7/5 10:22:32 点击：

品牌：工开阀门
型号：煤气水封逆止阀

产品介绍

煤气水封逆止阀用途：当水封逆止阀关闭时，通过双气动驱动装置的驱动，使弧形阀板绕阀轴旋转110度，使弧形阀板周边缘完全都侵入水中，同时将烟管道罩在弧形阀板内使煤气通道经过水位与下游隔断开，达到水封效果。水封逆止阀开启时，弧形阀板旋转离开水面，煤气管道畅通，即为阀门开启。水封逆止阀开关动作与三通切换阀联锁动作，当转炉煤气回收装置回收煤气工作时，三通切换阀的回收侧蝶阀（主阀）打开，水封逆止阀则随之开启；当煤气质量不达标时，转炉煤气回收装置停止回收煤气，则水封逆止阀关闭，三通切换阀的回收侧蝶阀（主阀）随之关闭。阻止已回收的煤气倒流。

煤气水封逆止阀是转炉煤气回收系统为了防止已经回收的煤气在非回收期间倒流到三通切换阀和抽烟风机管道中，是确保转炉煤气回收系统安全运行不可缺少的设备。该阀门和旁通阀、三通切换阀联锁配套使用并组成完整的转炉煤气回收装置系统。适用于炼钢炉煤气回收的系统作为管道水封设备。

煤气水封逆止阀特点：   1、本阀门安装在阀体上的两个限位开关采用感应式电器用于位置反馈信号，以保证水封逆止阀与三通切换阀动作连锁的可靠性。同时可远距离自动控制切换，也可以现场单机操作切换。该阀由于采用水位密封，水位至关重要，水封逆止阀安装了水位计和水位报警系统，可随时监控水位，并且水封逆止阀设有给水装置，当密封水位降低时（阀内缺水时）水位报警系统发讯给水装置自动补水。因此具有安全性高、并且可靠。本阀采用焊接结构，其结构简单、制造装配工艺独特。为减少开关阀门的扭矩、增加关闭速度，弧形阀板两边各配置配重重锤，使阀门具有开关灵活、切换速度快等特点。为使阀门能在低温工况正常工作，在水箱内设置了蒸汽发热管。
       2、根据使用工况反馈的信息，水封逆止阀设计时，将原阀体的内腔容积加大，使水封水位体积随之增大，当阀门关闭时，弧形门板的内外水位差变小，造成水封水位高度相对增高，可更加满GB6222-2005《工业企业煤气安全规程》标准内“水封的有效高度为煤气计算压力至少加500mm”的规定。
       3、根据水封逆止阀经常开关使用轴端密封很容易泄漏这一特点，轴端密封结构就凸显得尤为重要，为此设计时，采用填料密封与液胶水密封相结合的双保险密封结构形式，确保轴端密封的可靠性。其结构原理如下：在原有的轴端密封基础上，增加一个环绕发阀轴的空腔，将腔内注入粘稠的液胶水同时胶液压还有絮状的纤维物质，当阀轴转动时一部分絮状的纤维缠绕在阀轴上随阀轴一起转动，形成一个没有间隙旋转层，因此将轴端间隙消除，使密封性能更加稳定、可靠。

水封逆止阀主要由水箱阀体、烟管道、弧形阀板、阀轴、液位调正器、液位报警器、摇臂、连杆、电磁阀、空气减压过滤器等组成。

当水封在800mm时的水位为标准水位；
当水封低于600mm时液位计开始报警；

当水封高于800-1000mm时水开始溢流（可调）；

煤气水封逆止阀性能：

适用气体	煤气、含尘气体、冷热气体	供水压力	0.3～0.4 Mpa
供气压力	0.5～0.8 Mpa	供水量	1m³/h
供气量	0.5～1m³/min	阀门启闭时间	<15秒（单程）

煤气水封逆止阀零部件材料表：

零件名称	水箱体、弧形阀板	轴
材料	碳钢或锰钢	不锈钢

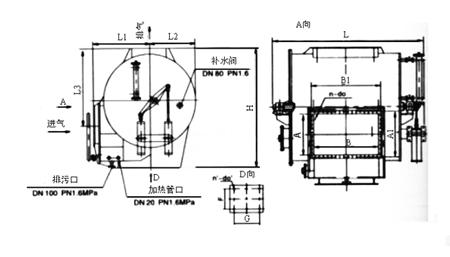

煤气水封逆止阀结构：（图）

煤气水封逆止阀外观尺寸：

DN	接口尺寸AXB	接口尺寸 AXB1	n—Фd	L	L1	L2	L3	H	补水 DN
800	480X1050	580X1150	32-Ф23	3400	1500	1300	1900	2900	80
900	580X1100	680X1200	34-Ф23	3500	1500	1300	2000	3000	80
1000	800X1200	920X1320	40-Ф23	3900	1600	1380	2150	3400	80
1100	800X1400	920X1520	44-Ф23	3900	1600	1380	2150	3400	80
1200	800X1400	920X1520	44-Ф23	3900	1600	1380	2150	3400	80
1300	880X1500	1000X1620	44-Ф23	4050	1600	1380	2200	3400	80
1400	970X1540	1080X1620	44-Ф23	4150	1600	1380	2200	3400	80
1500	1080X1850	1220X1990	56-Ф23	4350	1600	1400	2287	3600	100
1600	1080X1850	1220X1990	56-Ф23	4350	1600	1400	2287	3600	100
1700	1150X1900	1298X2050	56-Ф23	4350	1600	1400	2287	3600	100
1800	1250X2000	1402X2150	56-Ф23	4350	1600	1400	2287	3600	100

煤气水封逆止阀维护保养：

1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。

2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。

3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。

4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。

5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。

6、应对阀门的密封性能进行试验，确保其性能。

7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。

8、如手轮丢失，应及时配齐，而不能够用活扳手代替。

9、填料压盖不允许歪斜或无预紧间隙。

10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。

11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。

12、保温夹套应无凹陷、裂纹。

13、运行中的阀门，避免对其敲打，或者支撑重物等。

其它需知，敬请来电13671965985咨询，全天侯为您服务！

煤气水封逆止阀定货需知：（备有表格请提供邮箱）

1. 订货前请仔细了解产品手册。

2. 清楚标明产品名称，型号，材质。

3. 标明现场工况：介质，温度，环境要求。

4. 产品连接方式，启闭操作方式。

5. 定制数量，恰谈时确定的样图（L/H）。

6. 收货单位，收货人，地址，收验时间，联系电话。
