截止阀 卡套角式截止阀
更新：2022/7/27 15:33:32 点击：
- 品牌： 工开阀门
- 型号： J94W/H
产品介绍
J94W/H卡套角式截止阀
密封性良好，一般用于较小流量，适用于较高压力的气体或液体（如蒸汽、油品）介质的密封。使用寿命长，即使密封面损坏后，也只需要更换易损零件，即可继续使用。广泛用于石油、化工、电厂、冶金等行业。
J94W/H卡套角式截止阀性能：
|
型号 |
公称压力(MPa) |
试验压力(MPa) |
工作压力 (MPa) |
工作温度 (℃) |
适用介质 |
||
|
壳体 (MPa) |
密封 (液) |
密封 (气) |
|||||
|
J94W-160P-DN3 |
16.0 |
24.0 |
17.6 |
0.6 |
16.0 |
P≤540℃ |
液化石油气水、酸、蒸汽、油品等 |
|
J94W-320P-DN6 |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
C≤425℃ |
|
|
|
|||||||
J94W/H卡套角式截止阀零部件材料表：
|
序号 |
零件名称 |
材质 |
|
1 |
连接螺母 |
20# 、A105、 SS304 、SS304L 、SS316 、SS316L |
|
2 |
卡套 |
20# 、A105 、SS304 、SS304L 、SS316 S、S316L |
|
3 |
阀体 |
20# 、A105 、SS304 、SS304L 、SS316 、SS316L |
|
4 |
填料垫 |
PTFE 、柔性石墨/金属盘根 |
|
5 |
填料 |
PTFE 、柔性石墨 |
|
6 |
填料压盖 |
20# 、A105 、SS304 S、S304L 、SS316 、SS316L |
|
7 |
锁紧螺母 |
20# 、A105 、SS304 、SS304L 、SS316 、SS316L |
|
8 |
阀杆 |
20# 、A105 、SS304 、SS304L 、SS316 、SS316L |
|
9 |
手轮 |
20# 、A105 、SS304 、SS304L 、SS316 、SS316L |
|
10 |
带帽螺母 |
20# 、A105 、SS304 、SS304L 、SS316 、SS316L |

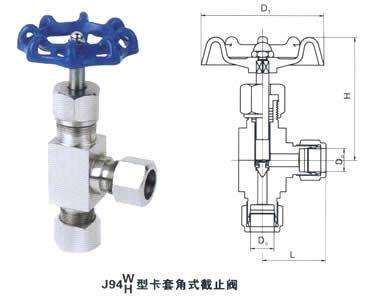

J94W/H卡套角式截止阀结构：（图）
J94W/H卡套角式截止阀外观尺寸：
|
ITEM NO. |
D |
L |
H |
D0 |
|
J94W/H-1 |
8 |
38 |
92 |
70 |
|
J94W/H-2 |
10 |
38 |
92 |
70 |
|
J94W/H-3 |
12 |
39 |
92 |
70 |
|
J94W/H-4 |
14 |
40 |
94 |
70 |
|
J94W/H-5 |
18 |
42 |
100 |
80 |
J94W/H卡套角式截止阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
