QD747E-2.5 液动双偏心蝶阀

是在吸收国内外抚进技术的基础上研制设计的新一代煤气蝶阀。阀轴采用双偏心结构，具有越关越紧的密封功能，密封可靠，密封圈安装在蝶板上，密封过盈量可调整，有效地确保密封过盈量，在不拆卸的情况下右更换密封圈。应用于冶金、建材、化工等行业管道上对煤气、可燃气体及其它气体介质作调节和截流作用。

QD747E-2.5 液动双偏心蝶阀特点：

1 、设计合理,结构紧凑,装拆容易,便于维修。
2 、采用偏心结构,减少密封圈的摩擦,延长阀门使用寿命。
3 、完全密封,泄漏很低。可以用于截断煤气管道的介质。  
4 、更换阀板密封圈、蝶板,转轴等材质,可适用多种介质和不同温度。

QD747E-2.5 液动双偏心蝶阀性能：

公称通径(mm)		DN200～ DN1000	DN700～ DN4000
工作压力(MPa)		≤ 0.60	≤ 0.25
工作压力(MPa)		≤ 0.60	≤ 0.02
试验压力(MPa)	壳体	1.5 倍工作压力
	密封	1.1 倍工作压力
	密封等级	A 或 B
适用温度(℃ )		≤ 500℃
适用介质		煤气、空气、烟气

QD747E-2.5 液动双偏心蝶阀零部件材料表：

零件名称	阀体	蝶板	阀杆	阀座	填料
材料	碳素钢	碳素钢，密封面堆焊不锈钢	优质碳素钢	碳素钢、密封面堆焊不锈钢	石棉

QD747E-2.5 液动双偏心蝶阀：（图）

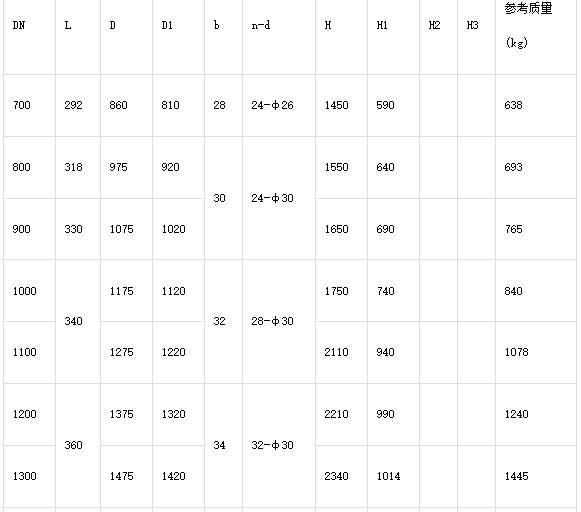

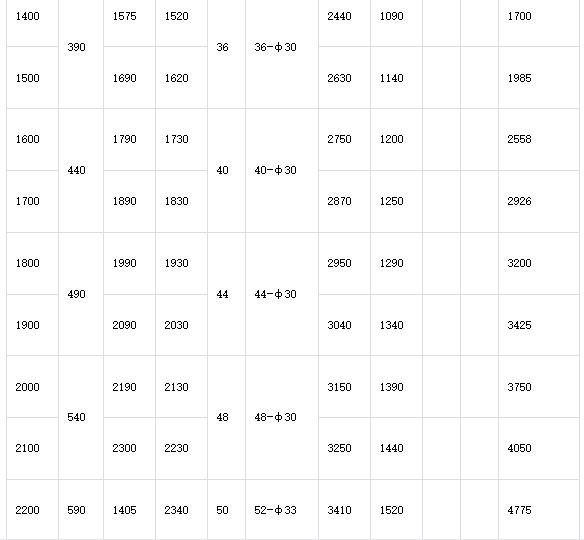

QD747E-2.5 液动双偏心蝶阀外观尺寸：

QD747E-2.5 液动双偏心蝶阀维护保养：

1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。

2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。

3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。

4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。

5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。

6、应对阀门的密封性能进行试验，确保其性能。

7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。

8、如手轮丢失，应及时配齐，而不能够用活扳手代替。

9、填料压盖不允许歪斜或无预紧间隙。

10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。

11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。

12、保温夹套应无凹陷、裂纹。

13、运行中的阀门，避免对其敲打，或者支撑重物等。
