针型阀 外螺纹针型阀
更新：2022/8/1 16:22:51 点击：
- 品牌： 工开阀门
- 型号： J23H-40C-64C-160C-320C
产品介绍

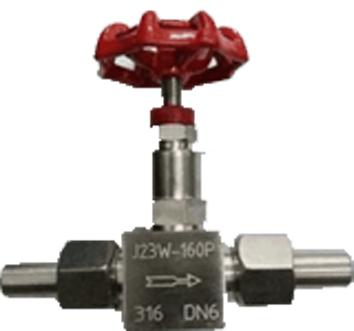

J23H-40C-64C-160C-320C高压外螺纹针型阀
是由外螺纹连接，适用于油﹑水﹑气等多种非腐蚀性或腐蚀性介质，适用于-40℃～+440℃ -70℃～-240℃ ≤540℃ ≤540℃。比其他类型的阀门，高压外螺纹针型阀具有更好的密封性能和耐受压力的能力，一般用于较小流量,较高压力的气体或者液体介质的密封，最合适与与压力表配合。
J23H-40C-64C-160C-320C高压外螺纹针型阀制造标准：
1. 制造标准: GB/T12224-2005 JB/T7747-1995
2. 连接形式: 接管对焊连接
3. 结构特征:锥面密封,活动阀瓣
4. 阀门检验和试验: GB/T13927-1992
5. 公称压力:≤10000Psi
6. 适用工作温度:-29℃～+538℃
7. 适用介质:水,油,气及腐蚀性与非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25…
J23H-40C-64C-160C-320C高压外螺纹针型阀零部件材料表：
|
序号 |
零件名称 |
材质 |
|
1 |
焊接接管 Weld tube |
20# A105 SS304 SS304L SS316 SS316L |
|
2 |
平垫圈Plain washer |
PTFE RTFE |
|
3 |
连接螺母 Connector Nut |
20# A105 SS304 SS304L SS316 SS316L |
|
4 |
阀体 Body |
20# A105 SS304 SS304L SS316 SS316L |
|
5 |
阀盖垫片 Bonnet Gasket |
紫铜(Red copper) PTFE |
|
6 |
阀盖Bonnet |
20# A105 SS304 SS304L SS316 SS316L |
|
7 |
填料垫 Packing Seat |
PTFE 柔性石墨(Expanded Graphite) |
|
8 |
填料 Packing |
PTFE 柔性石墨(Expanded Graphite) |
|
9 |
填料压盖 Packing Gland |
20# A105 SS304 SS304L SS316 SS316L |
|
10 |
锁紧螺母 Lock Nut |
20# A105 SS304 SS304L SS316 SS316L |
|
11 |
阀杆 Stem |
20# A105 SS304 SS304L SS316 SS316L |
|
12 |
手轮 Handle |
20# A105 SS304 SS304L SS316 SS316L |
|
13 |
带帽螺母 Hooded Nut |
20# A105 SS304 SS304L SS316 SS316L |

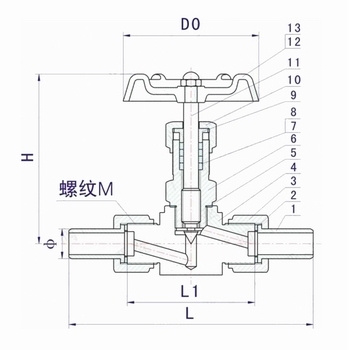

J23H-40C-64C-160C-320C高压外螺纹针型阀结构：（图）
J23H-40C-64C-160C-320C高压外螺纹针型阀外观尺寸：
|
型号 |
公称通径 DN |
M |
ø |
L1 |
L |
H |
D0 |
|
J23H-40C-64C|160C|320C |
DN6 |
M20*1.5 |
ø14 |
66 |
140 |
96 |
63 |
|
J23H-40C-64C|160C|320C |
DN10 |
M24*1.5 |
ø18 |
78 |
160 |
115 |
78 |
|
J23H-40C-64C|160C|320C |
DN15 |
M30*2 |
ø22 |
94 |
180 |
122 |
100 |
|
J23H-40C-64C|160C|320C |
DN20 |
M36*2 |
ø28 |
108 |
220 |
156 |
110 |
|
J23H-40C-64C|160C|320C |
DN25 |
M39*2 |
ø33 |
110 |
230 |
170 |
140 |
J23H-40C-64C-160C-320C高压外螺纹针型阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
